4bit Full Adder（4bit加算機）


4bit加算機を自作しました

2つの4bit値を入力し、和と桁上がりをLEDで確認できる学習用回路です。

2進数の計算や全加算器の仕組みを、実際に触って理解するために製作しました。
4bit + 4bit の加算結果を表示できます。15 + 1 のような計算では桁上がりも確認できます。

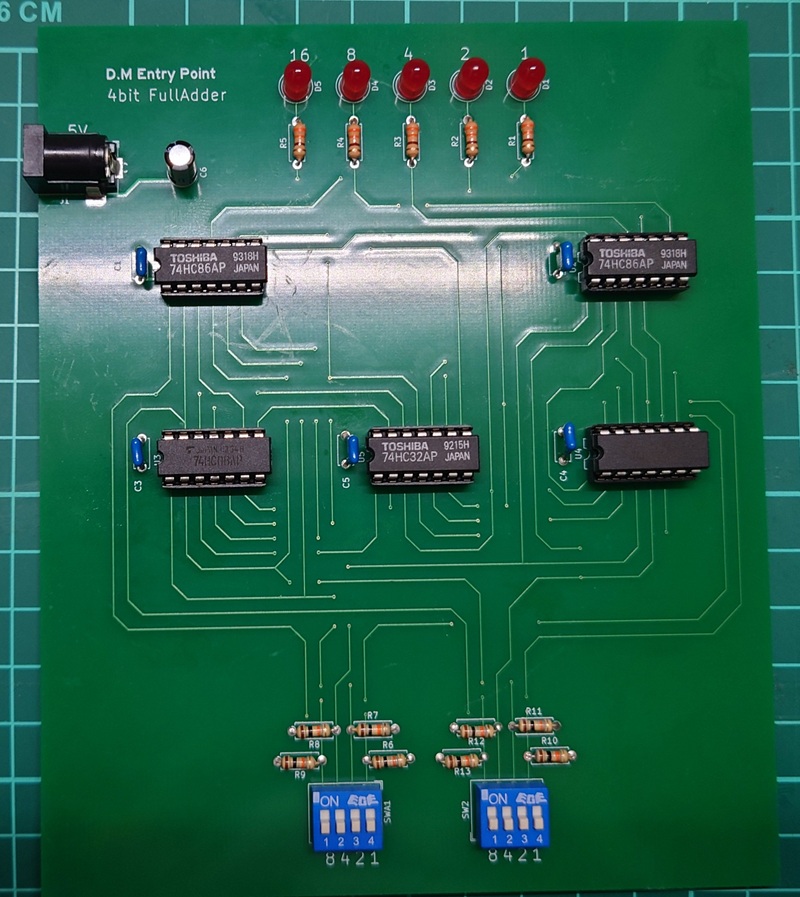

DIPスイッチ入力、LED表示、ロジックICで構成し、動作が見えるようにしました。
今後は4bit加減算機や、さらに進めて簡易CPUの製作につなげたいです。

主な仕様


書籍・メディア情報

計算機を作ろう

4bit加算機の概要と動作の様子を動画にまとめました。
